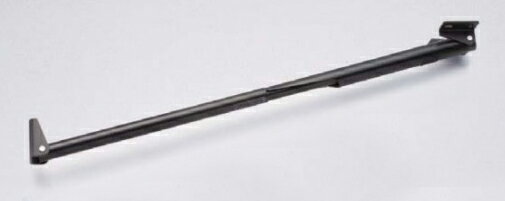

※image photo 伸縮 棚受 388型 不用な時は簡単に折りたためるため、空間を有効に利用できます。
耐荷重に優れた棚受で、図面矢印の荷重位置で25 kg 〜 36 kgまで使用可能です。
アルミニウム合金製のため軽量です。
【推奨使用数】 棚板の横幅600 mm以下の場合は1本、それ以上1,300 mm位までは2本使いをお奨めします。
【注 意】 伸縮操作は常に棚板を持ちながら行ってください。
棚板を持たずに棚受単体だけを操作、操作しにくい用途・場所での使用、本品への負荷、およびレバーのロック部分を持ちながらの操作は、思わぬケガや破損の原因となる場合があります。
ロックまたは解除する場合、棚板をフラットな位置から少し上に持ち上げるための遊びが必要です。
標準板厚15mm 〜 35mm用です。
耐荷重は下図矢印の荷重位置で力を加えた場合を表します。
丁番、木ねじ、取付部の強度などにより変化することがあります。
取り付けの際は仕様を十分ご確認ください。
38820-25及び38820-25-BLは使用例Bのような使用方法はできません。
【操作方法】 注）【1】の棚受を持ち上げる際に、持ち上げ過ぎないでください。
破損することがあります。
【材料】アルミニウム合金 【仕上】黒アルマイト処理 【サイズ】A：B：C：D：E 28〜 40：549：137：368.5：585.8 【耐荷重N】360 /1本 【耐荷重kgf】36 /1本 【重量】342g 輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。
製品内容は、部品としての品質範囲です。
この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
【注文コード】 120-041-205 【品番】 38860-25-BL ※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
